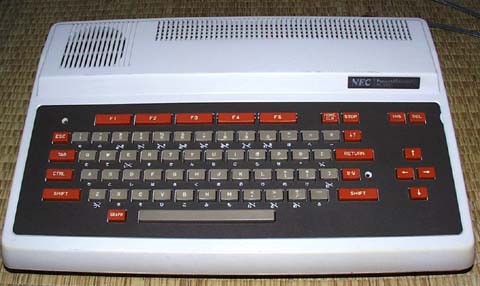

PC-6001の全景です。角張った形と独特のオレンジベースの色のキートップが特徴でしょう。

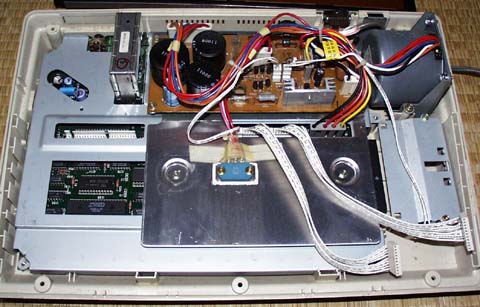

上面かバーを開けたところ。画像上部に電源部が見えています。

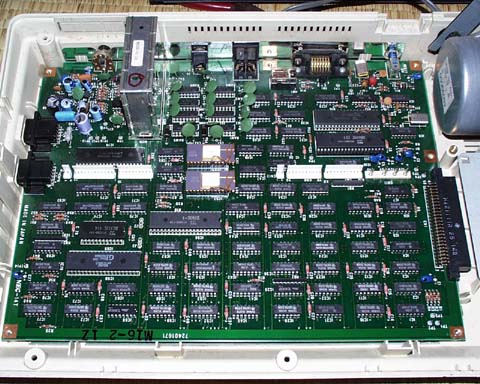

さらに皮をはがすと主基板が出てきます。

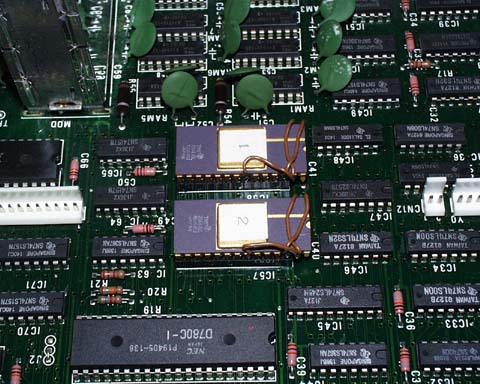

CPU(D780C-1)とROM(2564)です。ROMには後づけのジャンパー線が半田づけされてます。

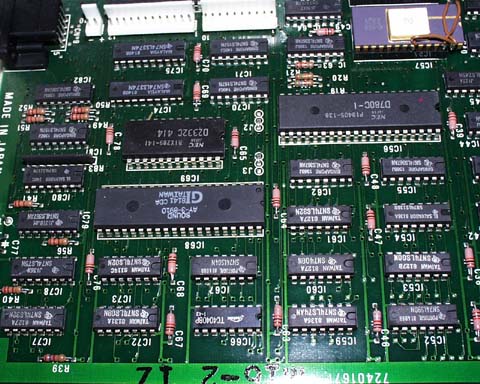

CPUとPSG(AY-3-8910)です。

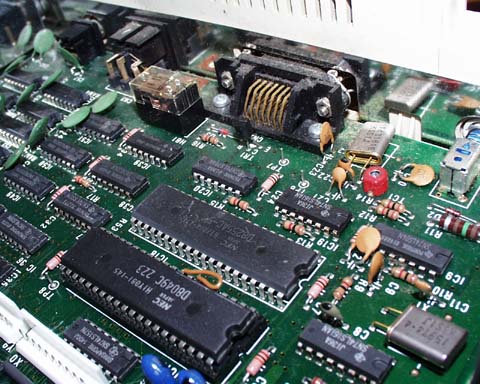

サブCPU(D8049C)と多分キャラクタROM(2732)です。画像右に水晶発振子があります。
